光纖激光器的工作原理如下:泵浦源發出的泵浦光通過鏡子耦合到增益介質中,因為增益介質是稀有的摻土光纖,因此泵浦光被吸收,吸收光子能量的稀土離子發生能級躍遷,實現布居反轉。形成穩定的激光輸出。光纖激光器的工作原理主要是基于光纖激光器的特殊結構。激光器由工作材料、泵浦源和諧振腔三部分組成。具體功能如下: 1、增益光纖是產生光子的增益介質。 2、泵浦光的作用是利用外界能量使增益介質實現粒子數反轉,即泵浦源。 3、 光學諧振腔由兩個反射鏡組成。
激光加工中使用的“工具”是集中光斑,不需要額外的設備和材料。只要激光器能正常工作,就可以長時間連續加工。激光加工速度快,成本低。激光加工由電腦自動控制,生產過程無需人工干預。
激光加工技術是利用激光束與材料相互作用的特性進行切割、焊接、表面加工、沖壓、微加工以及作為光源、識別物體等的一種技能,最傳統使用的類別是激光加工技能。激光技術是一門綜合技能,涉及光、機、電、材料和檢測等多學科。
一種可以發射激光的裝置。 2009年研制出第一臺微波量子放大器,獲得了高度相干的微波束。年 A.L.肖洛和 C.H.湯斯將微波量子放大器的原理擴展到光學頻率范圍,并指出了產生激光的方法。第一臺紅寶石激光器由 T.H.邁曼等人。甲年。賈文等人制造了氦氖激光器。注冊護士年霍爾等人發明了砷化鎵半導體激光器。從那時起,激光器的種類越來越多。根據工作介質,激光器可分為四類:氣體激光器、固態激光器、半導體激光器和染料激光器。最近,還開發了自由電子激光器。工作介質是在周期性磁場中運動的高速電子束。激光波長可以覆蓋從微波到 X 射線的寬波段。按工作方式有連續、脈沖、調Q、超短脈沖等幾種。高功率激光器通常是脈沖輸出的。各種類型的激光器發射出數千種激光波長。微波波段最長波長為0、7毫米,遠紫外波段最短波長為埃。 X 射線波段的激光也在研究中。

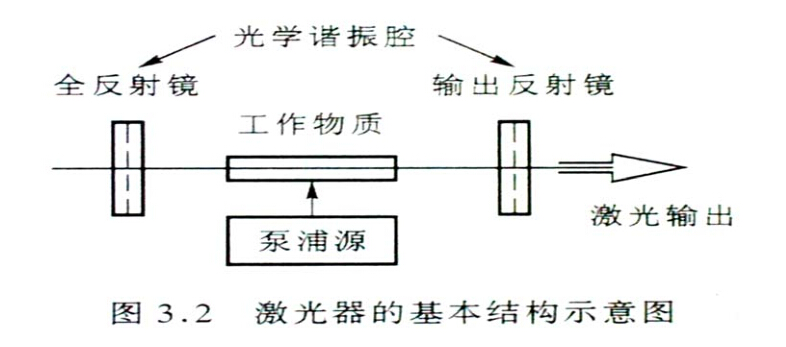

除自由電子激光器外,各種激光器的基本工作原理相同,器件的基本組成部分包括激發(或泵浦)、具有亞穩態能級的工作介質和諧振器(見光學諧振腔) ) 3 部分。激發是工作介質在吸收外界能量后激發到激發態,為實現和維持粒子數反轉創(chuàng )造條件。激發方法包括光激發、電激發、化學激發和核能激發。工作介質具有亞穩態能級,以受激發射為主,從而實現光放大。諧振器可以使腔內的光子具有相同的頻率、相位和運行方向,使激光具有良好的方向性和相干性。
激光工作材料是指用于實現粒子數反轉并產生受激輻射放大光的材料體系,有時也稱為激光增益介質,可以是固體(晶體、玻璃)、氣體(原子氣體)、離子氣體,分子氣體),半導體和液體。對激光工作材料的主要要求是盡可能在其工作粒子的比能級之間實現較大程度的粒子數反轉,并在整個激光發射過程中盡可能有效地保持這種反轉;為此,要求工作物質具有合適的能級結構和躍遷特性。 彩色激光打印機轉印帶原理。
激發(泵)系統是指為激光工作材料提供能量源以實現和維持粒子數反轉的機構或裝置。根據工作材料和激光器的工作條件,可以采用不同的激發方式和激發裝置,常見的有以下四種。 ① 光激發(光泵)。整個激發裝置通常由氣體放電光源(如氙燈、氪燈)和聚光鏡組成。 ②氣體放電激勵。粒子數反演是通過氣體工作物質中發生的氣體放電過程來實現的。整個勵磁裝置通常由放電電極和放電電源組成。 ③化學誘因。粒子數反演是利用工作物質內部發生的化學反應過程實現的,通常需要適當的化學反應物和相應的引發措施。 ④ 核能激勵。它利用裂變碎片、高能粒子或小核裂變反應產生的輻射來激發工作物質,實現種群反轉。
光學諧振腔通常由兩個具有一定幾何形狀和光學反射特性的反射鏡以特定方式組合而成。其作用是:①提供光反饋能力,使受激輻射光子在腔內多次往返,形成相干連續振蕩。 ②限制腔內往復振蕩光束的方向和頻率,保證輸出激光具有一定的方向性和單色性。諧振腔的效果①由幾何形狀(反射面的曲率半徑)和通常構成諧振腔的兩個反射鏡的相對組合決定;不同頻率的光具有不同的選擇性損耗特性。 激光器工作原理概述。
有許多類型的分類激光器。下面將從激光工作材料、激發方式、工作方式、輸出波長范圍等方面進行分類介紹。
工作物質的分類 根據工作物質的不同狀態,所有激光器可分為以下幾類: ①固態(晶體和玻璃)激光器,此類激光器中使用的工作物質是由混合制成的金屬離子受激發射進入晶體或玻璃基體,形成發光中心; ②氣體激光器,它們使用的工作物質是氣體,根據氣體中實際產生受激發射的工作粒子的性質不同,又分為原子氣體激光器、離子氣體激光器、分子氣體激光器、準分子氣體激光器, 等等。; ③液體激光器,這類激光器使用的工作物質主要有兩類,一類是有機熒光染料溶液,另一類是含有稀土金屬離子的無機化合物溶液,其中金屬離子(如Nd)起工作顆粒,而無機化合物液體(如 SeOCl)起基質作用; ④ 半導體激光器,這類激光器是以某些半導體材料為基礎的。作為工作物質,產生受激發射。其原理是通過一定的激發方式(電注入、光泵浦或高能電子束注入),在半導體材料的能帶之間或能帶與雜質能級之間,通過激發非平衡載流子來實現種群反轉,從而產生受激發射光; ⑤ 自由電子激光器,它是一種特殊的新型激光器,工作物質在空間周期性磁場中方向自由地高速運動,電子束通過改變自由電子束的速度可以產生可調諧的相干電磁輻射.原則上,它的相干輻射光譜可以從X射線波段過渡到微波區域,因此具有非常誘人的前景。
按激發法分類 ①光泵浦激光器。指由光泵激發的激光器,包括幾乎所有的固態激光器和液態激光器,以及少數氣體激光器和半導體激光器。 ②電激發激光。大多數氣體激光器是通過氣體放電(直流放電、交流放電、脈沖放電、電子束注入)來激發的,而常見的半導體激光器大多是通過結電流注入來激發的,有些半導體激光器也可以通過結電流注入來激發。由高能電子束注入激發。 ③化學激光。這具體是指激光利用化學反應釋放的能量激發工作物質,預期產生的化學反應可以分別由光、放電和化學觸發。 ④核泵浦激光器。指利用微小核裂變反應釋放的能量來激發工作物質的一種特殊類型的激光器,如核泵浦氦氬激光器。 激光打印機原理詳解。
按工作方式分類 由于激光器的工作物質、激發方式和應用目的不同,其工作方式和工作狀態也不同,因此可分為以下幾種主要類型。 ①連續激光,其工作特性是工作物質的激發和相應的激光輸出,可以在較長的時間范圍內以連續的方式連續進行。而半導體激光器就屬于這一類。由于設備在連續運行過程中往往不可避免地會(huì )出現過熱效應,因此大多需要采取適當的降溫措施。 ②單脈沖激光器,對于這種激光器,工作材料的激發和相應的激光發射在時間上都是一個單脈沖過程。一般的固體激光器、液體激光器和一些特殊的氣體激光器,都是這樣工作的,此時器件的熱效應可以忽略不計,所以不能采取特殊的冷卻措施。 ③重復脈沖激光。這種設備的特點是其輸出是一系列重復的激光脈沖。為此,該器件可以以重復脈沖的形式被激發,或者以連續的方式激發,但以某種方式調制激光振蕩過程。獲得重復的脈沖激光輸出通常還需要對設備采取有效的冷卻措施。 ④調光激光器,是指采用一定的開關技術獲得更高輸出功率的脈沖激光器。其工作原理是工作物質的粒子數反轉狀態形成后,不引起激光振蕩(開關關閉)。 ),當粒子數積累到足夠高的水平后,突然打開開關,這樣可以在很短的時間內(例如,10- 10 秒)(參見“技術”類=鏈接>激光調諧技術)。 ⑤鎖模激光器,它是一種采用鎖模技術的特殊類型激光器,其工作特點是諧振腔內不同縱模之間存在一定的相位關系,所以從時間上看,該系列是一個等間隔的一系列激光超短脈沖(脈沖寬度 10-10 秒)。如果進一步采用特殊的快速光開關技術,也可以從上述脈沖序列中選擇單個超短激光脈沖(見激光鎖模技術)。 ⑥單模和穩頻激光器,單模激光器是指采用一定限模技術后工作在單橫?;騿慰v模的激光器,穩頻激光器是指采用一定的自動控制措施來穩定輸出激光波長或頻率在一定精度范圍內的特種激光器件,在某些情況下,還可制成具有單模工作和自動穩頻控制能力的特種激光器件(見激光穩頻技術)⑦可調諧激光器,一般來說,激光器的輸出波長是固定的,但是在使用特殊的調諧技術后,一些激光器的輸出激光波長可以在一定范圍內連續可控地變化。 ,這種類型的激光器稱為可調諧激光器(見激光調諧技術)。
按輸出波段范圍分類根據輸出激光波長范圍的不同,各種類型的激光器可分為以下幾種。 ①遠紅外激光,輸出波長范圍在25微米到微米之間,部分分子氣體激光器和自由電子激光器的激光輸出落入該區域。 ②中紅外激光器是指輸出激光波長在中紅外區域(2、5-25微米)的激光器件。 ,以CO分子氣體激光器(10、6微米)和CO分子氣體激光器(5-6微米)為代表。 ③近紅外激光器是指輸出激光波長在近紅外區域(0、75-2、5微米)的激光器件,以摻釹固態激光器(1、06微米)、CaAs半導體二極管激光器(約0、8微米)為代表,以及一些氣體激光器等。 ④可見激光器是指輸出激光波長在可見光譜區(~?;?、4~0、7微米)的一類激光器。代表的有紅寶石激光器(Angstrom)、氦氖激光器(Angstrom)、氬離子激光器(Angstrom、Angstrom)、氪離子激光器(Angstrom、Angstrom、Angstrom、Angstrom)以及一些可調諧染料激光器等。⑤近紫外激光器,其輸出激光波長范圍在近紫外光譜區(~埃),以氮分子激光器(埃)、氟化氙(XeF)準分子激光器(埃、埃)、氟化氪(KrF)準分子激光器(E)為代表和一些可調諧染料激光器。 )等待。 ⑦X射線激光器,是指輸出波長在X射線光譜區域(0、01-50埃)的激光系統。目前軟X射線已經研制成功,但仍處于探索階段。
